FreeCAD_6

Buenos días, hoy os traigo la sexta tarea del FreeCAD en la que trabajamos la profundidad con esferas, un objeto llamado toro y la creación de un objeto a partir de un plano de dos dimensiones.

Empezamos haciendo un dado en el que para hacer los puntos teníamos que hacer primero los 21 puntos como esferas y situarlos en el dado para más tarde hacer la diferencia con el cubo y obtener el dado terminado.

Este es el dado que obtuvimos sin hacer la diferencia:

Se pueden ver las esferas que sobresalen del cubo para más tarde hacer la diferencia y que queden los puntos.

Y aquí está el dado completamente terminado:

Además de los puntos, decidimos redondearle los bordes para un mejor acabado.

La siguiente figura que hicimos fue trabajando la figura toro que no es más que un aro como este:

La figura que hicimos es algo así como un caniquero en el que las podemos hacer rodar:

Este es el resultado que obtuvimos, para hacerlo, usamos un cilindro, ajustamos sus medidas y usamos dos toros de diferentes medidas para para hacer los círculos interiores por los que se mueven las canicas.

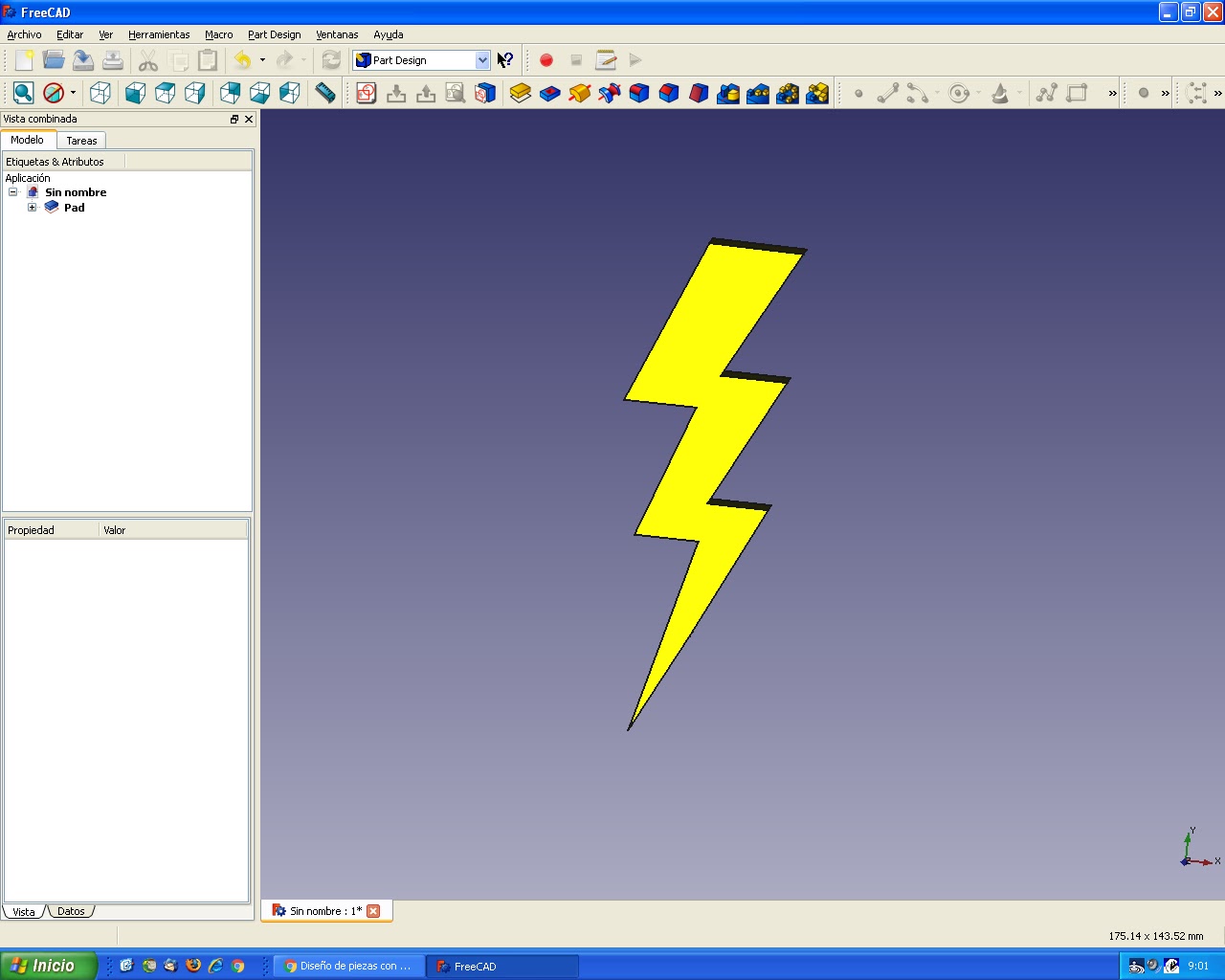

Y por último, hicimos un objeto a partir de un plano de dos dimensiones, en mi caso, hice un rayo:

Al principio es un poco difícil de trabajar para obtener un buen resultado pero una vez te acostumbras es muy fácil, lo único que hay que hacer es unir los puntos y después con la herramienta extraer ya te sale la figura en 3 dimensiones.

FreeCAD_5

Buenos días, hoy vengo con la quinta parte del trabajo de FreeCAD, ese programa de diseño asistido por ordenador del que estoy haciendo distintas tareas para esta tercera evaluación.

Esta vez trabajamos un poco las esferas, son trabajos muy sencillos para ver un poco los parámetros con los que se trabaja las esferas.

Para trabajar las esferas, decidimos hacer un portacanicas que es bastante simple.

Lo primero fue hacer las esferas, para ello,  a partir de una esfera la clonamos como ya hicimos para otros objetos y hicimos las otras ocho necesarias para la figura, ajustando el radio de las esferas las conseguimos hacer más grandes o pequeñas dependiendo de lo que queramos, en este caso nosotros nos ceñimos a la base del portacanicas para elegir el radio. Una vez que tenemos las esferas, las desplazamos para que sobresalgan un poco por encima de la base y para terminar hacer la diferencia para que queden los huecos en la base.

La diferencia es una herramienta que nos permite quitarle a una figura una parte que marca otra, en este caso, colocando las esferas de forma que media esfera ( véase imagen inferior ) quede dentro de la base conseguimos el portacanicas deseado.

Los otros parámetros que tenemos para trabajar las esferas son los siguientes que nos proporciona el programa:

El programa los llama angle 1, angle 2 y angle 3:

Angle 1:

En este primer parámetro nos permite eliminar una parte de la esfera , a menos ángulo, menos superficie tendremos, en cuanto al " angle 2 " es lo mismo pero en el lado contrario de la esfera.

Angle 3:

En este apartado nos permite modificar la abertura de la esfera, a menos ángulo, menos superficie igual que en el "angle 1 ".

Espero que os haya gustado. Un saludo.
